Wyobraź sobie, że trzymasz głośnik, aby krzyczeć w palącym pustynnym słońcu, lub sterujesz zamontowanym na pojeździe reflektorem wzdłuż wyjątkowo zimnej linii obrony granicy. Temperatura stwarza poważne wyzwania w środowiskach naturalnych; Ekstremalne temperatury sprawdzają „stan zdrowia” sprzętu audio i oświetleniowego o dużej głośności i intensywności — komponenty mogą „odmrozić” w niskich temperaturach lub doznać „udaru cieplnego” w wysokich temperaturach, co może prowadzić do niemożności uruchomienia, pogorszenia wydajności lub nawet trwałego uszkodzenia. Dlatego w dziedzinach zawodowych testy w wysokiej i niskiej temperaturze służą jako pierwszy „test sprawności fizycznej” sprawdzający niezawodność sprzętu. W kraju i na świecie istnieją dobrze ugruntowane normy dotyczące postępowania w ekstremalnych temperaturach, takie jak amerykańska norma wojskowa MIL-STD-810H, norma NATO AEC-TP-300 i chińska norma wojskowa GJB 150A-2009, które określają wymagania i procedury testowania. Obecnie standardy te są stosowane nie tylko w zastosowaniach wojskowych, ale rozciągają się również na sektory technologii przemysłowych i konsumenckich.
W artykule tym przedstawiono przede wszystkim wymagania projektowe dotyczące ekstremalnych temperatur oraz środki ochronne zastosowane w naszej serii produktów audiowizualnych.

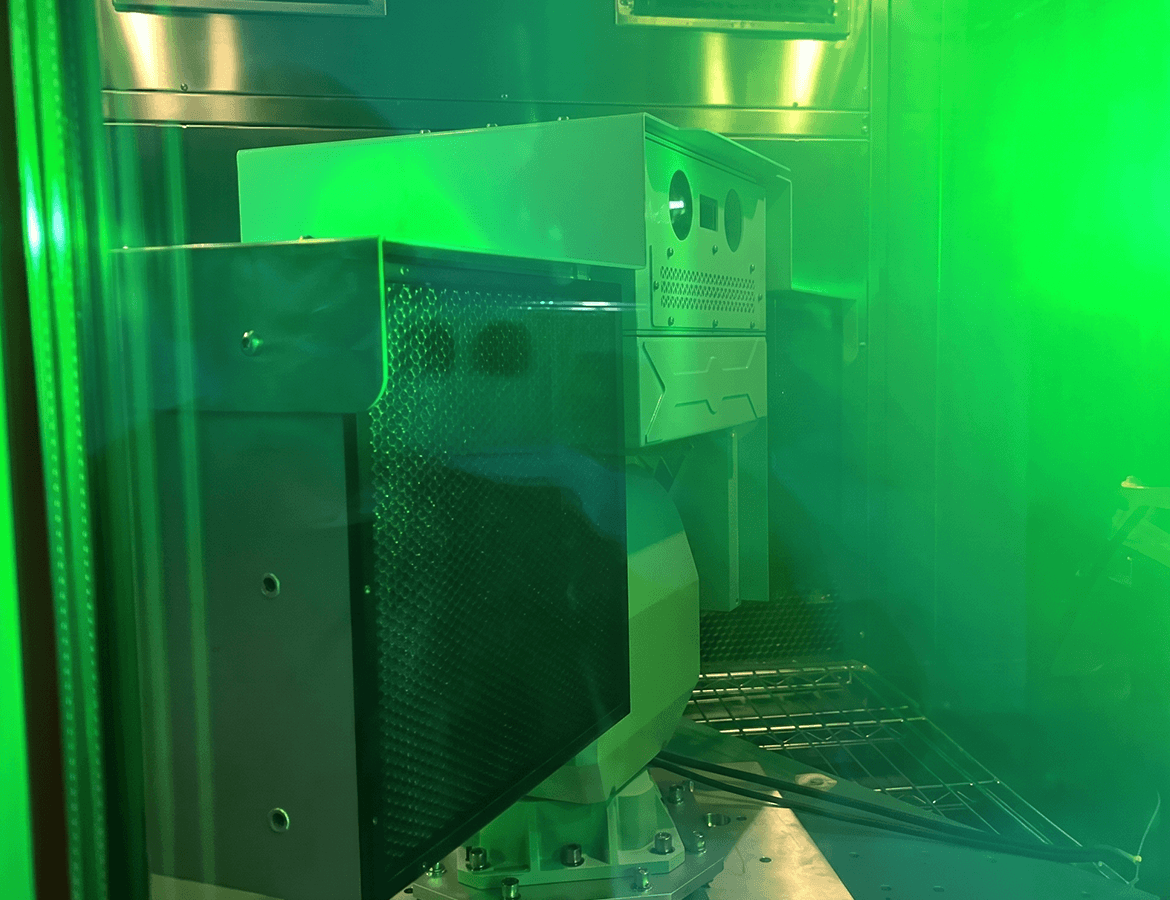

Testy w wysokiej temperaturze oceniają ciągłą zdolność operacyjną sprzętu, wydajność rozpraszania ciepła i odporność termiczną komponentów wewnętrznych w gorącym otoczeniu. Osiąga się to poprzez symulację długotrwałej pracy sprzętu na pustyniach, w regionach tropikalnych lub na zewnątrz w okresie letnim. W trakcie testu i po jego zakończeniu sprzęt nie może wykazywać żadnych nieprawidłowości funkcjonalnych, takich jak awarie systemu, ponowne uruchamianie, zniekształcenia dźwięku lub zmniejszona moc światła.
Testy w niskiej temperaturze oceniają przede wszystkim rozruch i działanie sprzętu w ekstremalnie niskich temperaturach, a także to, czy materiały stają się kruche pod wpływem niskich temperatur. Symulując scenariusze użytkowania w regionach polarnych, obszarach położonych na dużych wysokościach lub w zimowych warunkach zewnętrznych, testy zapewniają prawidłowe uruchamianie sprzętu w niskich temperaturach, responsywną wydajność ekranu i interfejsu dotykowego, brak znaczącej degradacji baterii oraz brak pęknięć strukturalnych lub uszkodzeń całej konstrukcji.
Jeśli test w wysokiej i niskiej temperaturze można porównać do długotrwałej bitwy, wówczas test szoku temperaturowego jest krótką, ale intensywną „wojną błyskawiczną”. Symuluje nagłe zmiany temperatury otoczenia sprzętu, takie jak przeniesienie urządzenia z ogrzewanego środowiska pojazdu do ekstremalnie zimnego środowiska w celu użycia.
Testy szoku temperaturowego oceniają przede wszystkim naprężenia mechaniczne wywołane ekstremalną rozszerzalnością i kurczeniem cieplnym sprzętu. Takie naprężenia najprawdopodobniej powodują potencjalne problemy, takie jak pękanie spoin, uszkodzenie uszczelnienia na styku materiałów heterogenicznych i poluzowanie elementów wewnętrznych. Po tym teście szoku temperaturowego „lodem i ogniem” sprzęt musi nie tylko zachować nienaruszony wygląd i strukturę, ale także wykazywać minimalne zmiany w krytycznych parametrach użytkowych (np. jakość sygnału akustycznego systemów audio lub dokładność ogniskowania soczewki lasera).
Dzięki temu kompleksowemu i naukowo rygorystycznemu zestawowi testów w wysokich/niskich temperaturach i wstrząsach temperaturowych nasz sprzęt audiowizualny utrzymuje optymalną wydajność niezależnie od warunków klimatycznych, zapewniając natychmiastową reakcję na wymagania operacyjne.
Sprzęt nagłaśniający i oświetleniowy dużej mocy integruje wzmacniacze dużej mocy i złożone systemy sterowania. Jednakże komponenty takie jak moduły laserowe i chipy wzmacniaczy generują znaczną ilość ciepła i są bardzo wrażliwe na podwyższone temperatury, co może powodować zmianę wydajności w sąsiednich obwodach. Aby zapewnić stabilną pracę sprzętu w szerokim zakresie temperatur, przyjęto systematyczne podejście do projektowania zarządzania ciepłem:
Na etapie prac badawczo-rozwojowych i projektowania komponenty i surowce poddawane są rygorystycznej kontroli, w wyniku której ustanawia się „standard projektowania w szerokim zakresie temperatur”. Wybierane są najważniejsze komponenty, których specyfikacje przekraczają parametry znamionowe, aby zapewnić margines wydajności; procesory i podobne komponenty wykorzystują urządzenia wysokotemperaturowe klasy przemysłowej lub wojskowej. Materiały takie jak obudowy poddawane są testom cyklicznym w wysokich i niskich temperaturach w celu sprawdzenia stabilności fizycznej, przewodności cieplnej i właściwości izolacyjnych.
Wielopoziomowe rozpraszanie ciepła: w przypadku chipów generujących duże ciepło stosuje się kombinację „smaru termicznego/materiału zmiennofazowego + radiatora + przewodności cieplnej obudowy”; obudowy metalowe ułatwiają odprowadzanie ciepła, optymalizując jednocześnie ścieżki przewodzenia ciepła i zwiększając powierzchnię wymiany ciepła; konstrukcja aktywnego chłodzenia powietrzem obejmuje wbudowane wentylatory chłodzące moduły laserowe z kanałami przepływu powietrza zapewniającymi skuteczną konwekcyjną wymianę ciepła; na etapie projektowania wykorzystano oprogramowanie do symulacji termicznej CFD do modelowania dystrybucji ciepła w celu wczesnej optymalizacji.
Integracja sprzętu i oprogramowania umożliwia zarządzanie temperaturą w zamkniętej pętli, zapobiegając awariom systemu na skutek przegrzania lub braku rozruchu w niskich temperaturach. Realizowane jest wielopunktowe monitorowanie temperatury za pomocą czujników rozmieszczonych w krytycznych lokalizacjach; mechanizm zabezpieczający przed wysoką temperaturą zmniejsza moc wyjściową lub ogranicza wydajność, gdy temperatura osiągnie progi ostrzegawcze, jednocześnie dynamicznie regulując prędkość wentylatora; Rozruch i ogrzewanie w niskiej temperaturze obejmują wyposażenie wrażliwych na temperaturę komponentów w folie grzewcze lub warstwy izolacyjne, zapewniające nagrzanie tych komponentów przed normalną pracą w niskich temperaturach.
Przed masową produkcją przeprowadzono testy cykliczne w wysokiej i niskiej temperaturze, aby zweryfikować niezawodność spawania i stabilność funkcjonalną; przeprowadzono testy starzenia termicznego, pracując w znamionowej maksymalnej temperaturze roboczej przy pełnym obciążeniu przez określony czas, aby wykluczyć produkty powodujące wczesną awarię i zapewnić stabilność termiczną.
