Entlang der Start- und Landebahnen von Flughäfen müssen hochintensive Lärm- oder audiovisuelle Vogelabwehrgeräte – wie omnidirektionale Lautsprecher und gerichtete Ton-Licht-Systeme – starkem Regen und Staub standhalten; In Grenzschutzfahrzeugen halten leistungsstarke Suchscheinwerfer sowohl auf der Straße als auch Schlamm und Sandstrahlwinden stand; In Notfall-Sendeszenarien kann es vorkommen, dass die Ausrüstung abrupt von sengender Sonneneinstrahlung zu sintflutartigen Regenfällen übergeht. Bei Geräten mit intensivem Ton, Beleuchtung oder integrierter audiovisueller Technologie – die häufig im Freien, in Fahrzeugen oder unter extremen Bedingungen eingesetzt werden – ist die IP-Schutzart weit mehr als nur ein auf dem Typenschild aufgedruckter Parameter; Es dient als entscheidende Lebensader für den Erfolg einer Mission.
In diesem Artikel werden vor allem die IP-Schutzarten und die in unserer audiovisuellen Produktreihe umgesetzten Schutzmaßnahmen vorgestellt.
Die IP-Einstufung (Ingress Protection) ist ein von der International Electrotechnical Commission (IEC) festgelegter Standard, der einen zweistelligen Code (z. B. IP65) verwendet, um die Staub- und Wasserbeständigkeit eines Geräts zu quantifizieren.
Von 0 bis 6. Je höher die Zahl, desto stärker ist der Staubschutz. Stufe 6 bedeutet „vollständige Verhinderung des Eindringens von Fremdkörpern und Staub“.
• IP5X: Gemäß IEC60529 und verwandten Standards kann das Eindringen von Staub zwar nicht vollständig verhindert werden, die Menge des eindringenden Staubs hat jedoch keinen Einfluss auf den normalen Betrieb oder die Sicherheit des Geräts.
• IP6X: Konform mit IEC 60529 und anderen Gehäuseschutznormen, stellt es die höchste Staubschutzklasse dar, verhindert das Eindringen externer Feststoffpartikel vollständig und gewährleistet einen staubfreien Betrieb – selbst in sandigen oder staubigen Umgebungen – mit einer „winddichten Abdichtung“.
Abbildung 1 IP6x-Test
Dieser Indikator spiegelt die Wasserdichtigkeit in IP-Schutzklassen wider, klassifiziert nach der Norm IEC 60529 der International Electrotechnical Commission (IEC), im Bereich von 0 bis 8 – wobei eine höhere Zahl eine stärkere Wasserdichtigkeit anzeigt.
• IPX5: Beständig gegen Spritzwasser und widersteht Wassereinwirkungen aus jedem Winkel
• IPX6: Beständig gegen starkes Strahlwasser, gleichbedeutend mit starken Meereswellen oder Hochdruck-Wasserspritzern
• IPX7: Beständig gegen kurzzeitiges Eintauchen in Wasser; bleibt wasserdicht, wenn es 30 Minuten lang in 1 Meter tiefes Wasser getaucht wird

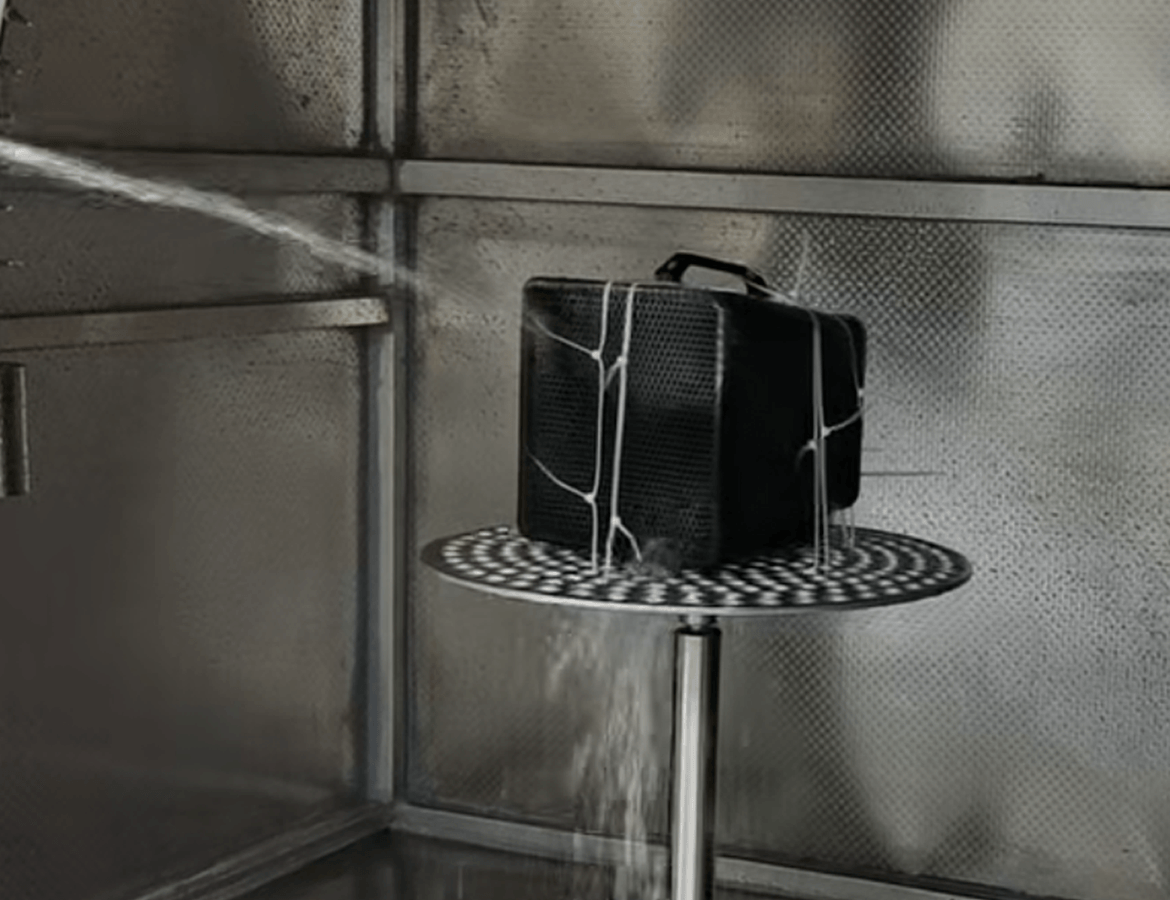

Abbildung 2 IPx5-Test1
Die leistungsstarke Ton- und Beleuchtungsausrüstung integriert intern einen Hochleistungsverstärker, eine Stromversorgungsplatine und ein Steuersystem, während der Wandler eine Membran und eine Schwingspule enthält. Um die Schutzarten IP65/IP66 oder sogar IP68 zu erreichen, haben wir bei der Produktentwicklung systematische Designmaßnahmen umgesetzt:
Das elektrische Modul verfügt über ein vollständig geschlossenes Design mit maßgeschneiderten Dichtungsringen, wodurch mögliche Lücken auf struktureller Ebene vermieden werden. Dadurch wird die höchste Staubschutzklasse IP6X gemäß IP-Standards erreicht und das Eindringen von Staub vollständig verhindert.

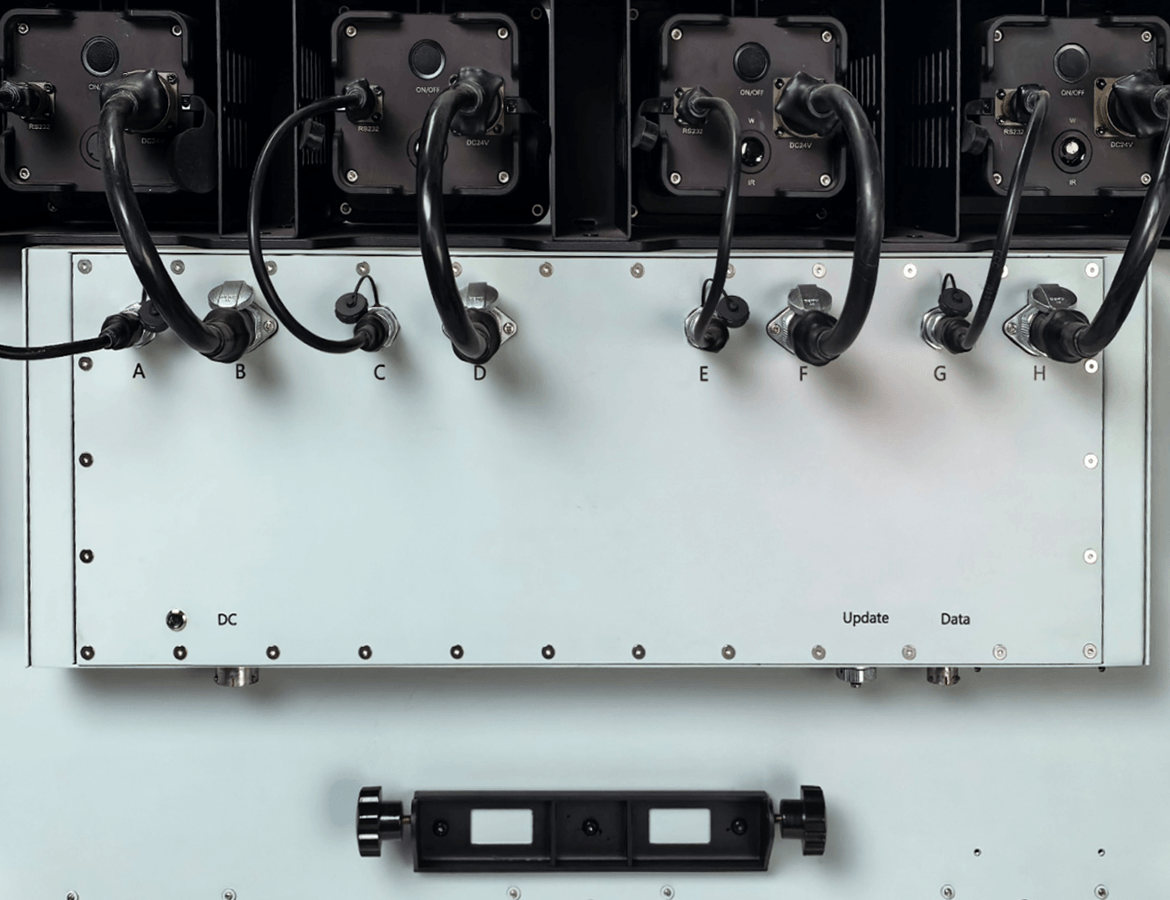

Alle externen Schnittstellen verwenden wasserdichte Luftfahrtstecker oder Stecker mit Dichtungsabdeckungen, um eine „Punkt-zu-Punkt“-Abdichtung zu erreichen.
Abbildung 3: 2A gasdichter wasserdichter Steckverbinder
Verwenden Sie eine wasser- und staubdichte Folie mit Schutzart IP68, um den Schallhohlraum des Wandlers zu schützen.

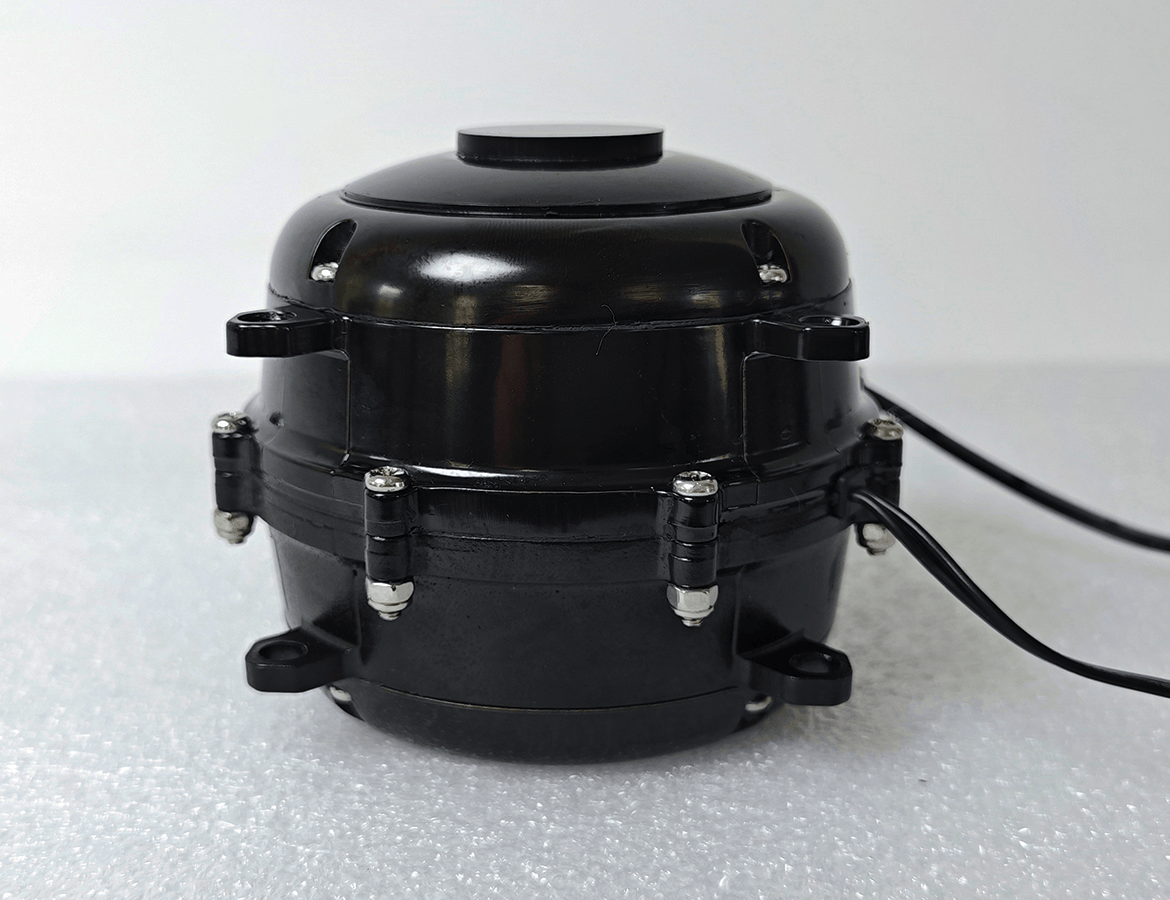

Abbildung 4 zeigt den 3-Wandler mit einer zusätzlichen IP68-Membran

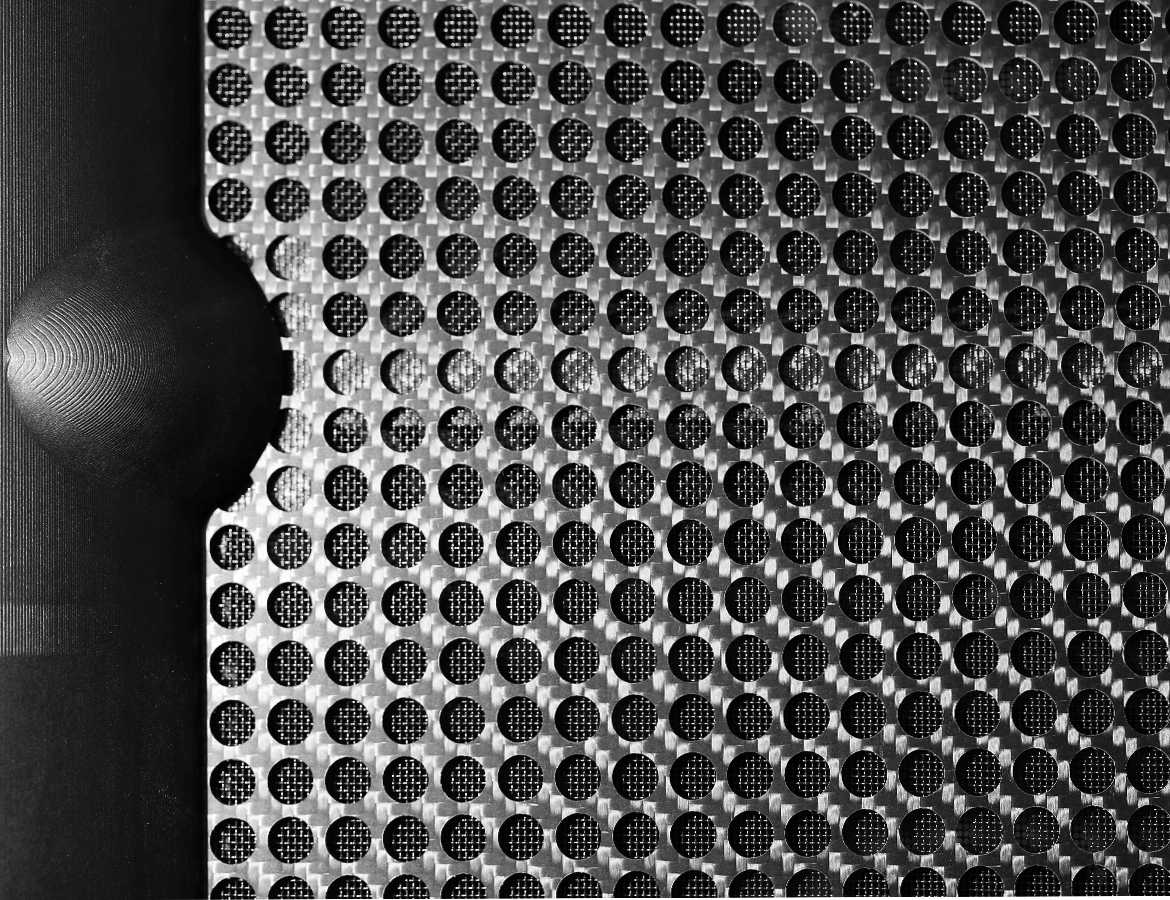

Die schallemittierende Oberfläche verfügt über eine doppellagige Akustiknetzstruktur aus Kohlefaser mit einem innen verklebten Edelstahlnetz, das den direkten Aufprall von Sand, Kies und Hagelkörnern verhindert und gleichzeitig das Eindringen von Motten und Insekten verhindert.
Abbildung 5 Carbonfaser-4acoustic-Netz und Edelstahl-Stütznetz

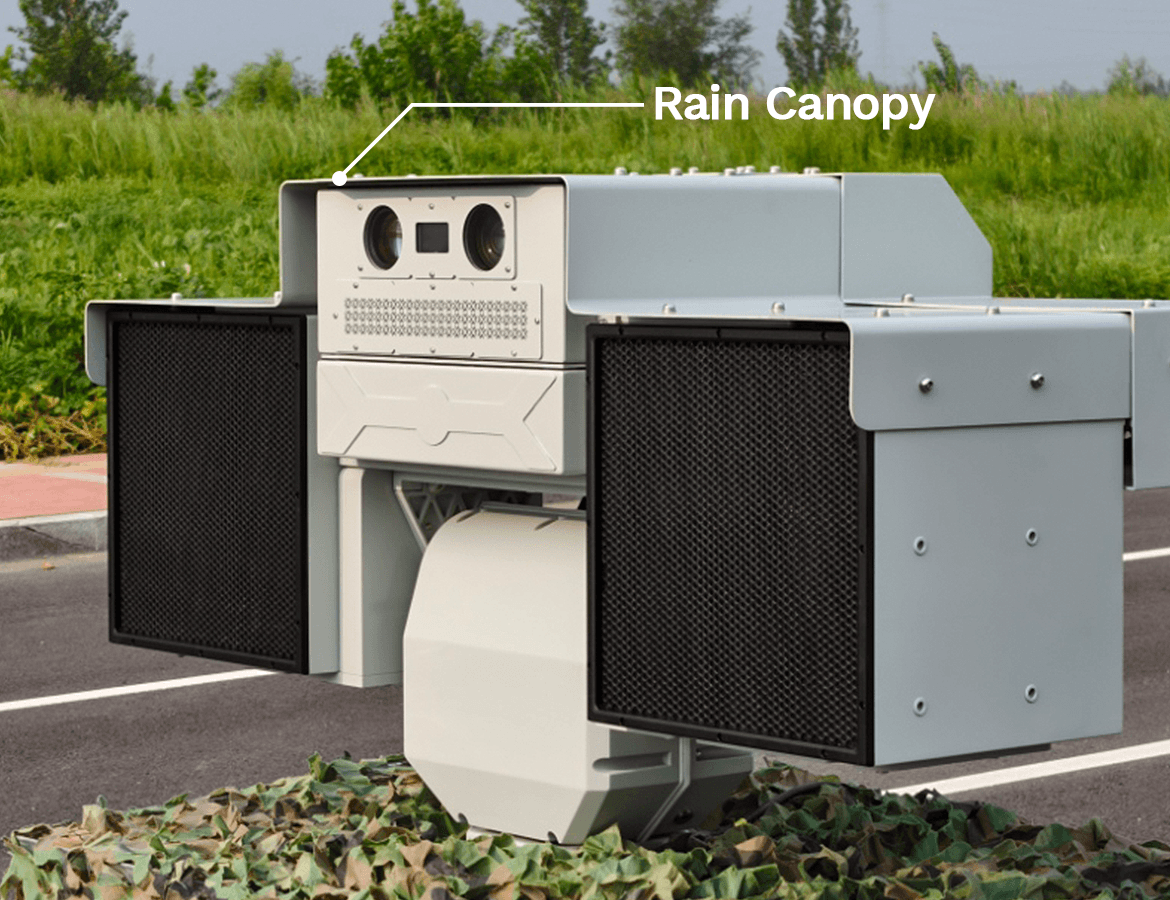

Ausgestattet mit Regendach
Große Geräte sollten mit Regenschutzrohren ausgestattet sein, um zu verhindern, dass Regenwasser gefährdete Bereiche wie Fugen und Linsendichtungen direkt wegspült und so Wasseransammlungen vermieden werden.
Abbildung 6: Rain5-Beschattungs-Traufendesign
Die Struktur wurde speziell für Automobil- oder Schiffsausrüstung entwickelt und gewährleistet die strukturelle Integrität des Gehäuses auch bei starken Vibrationen oder Stößen, wodurch ein Versagen der Dichtung verhindert wird.
